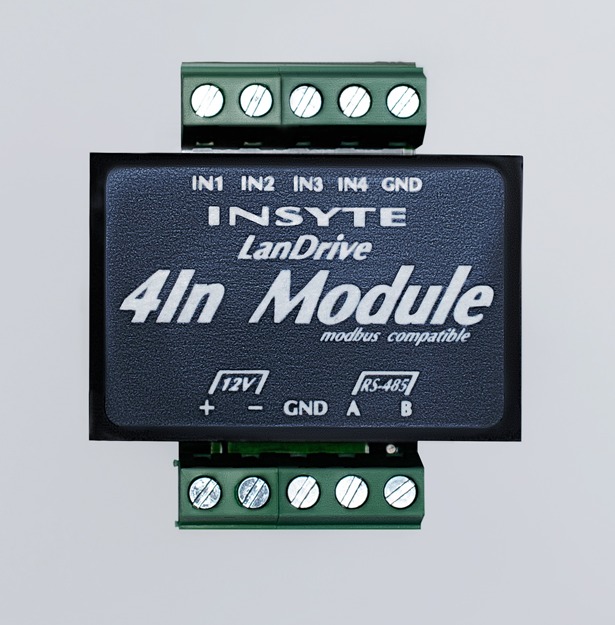

4-х входовый модуль LD2-4IN

Назначение

Модуль предназначен для автоматизации жилых, офисных и промышленных помещений. Основное применение в качестве модуля, снимающего показания с дискретных датчиков, анализирующего состояние фиксируемых и не фиксируемых выключателей, а также в автоматизированных системах учета энергоресурсов. Предназначен для работы в сети RS-485 с использованием протокола Modbus/RTU на скоростях: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 кбит/c. Является элементом распределенной шинной системы LanDrive2. Возможно отдельное использование в других системах, использующих протокол Modbus. Рекомендуется использовать совместно с управляющим контроллером LanDrive2 SPIDER.

Функции

Возможно выполнение следующих функций с помощью команд протокола Modbus:

• контроль до 4-х дискретных датчиков типа "сухой контакт", например, движения, открытия, а также выключателей освещения и т.д.
• снятие, подсчет и хранение показаний с импульсных выходов счетчиков электроэнергии, воды, газа.

При удержании кнопки Service Pin более 5 секунд, происходит возврат модуля к заводским установкам.
При кратковременном нажатии кнопки Service Pin, происходит автоопределение сетевого адреса Modbus. Для активации
данной функции необходимо запустить программу LanDrive Configurator Pro.

Схема включения

Контакты модуля  имеют следующее назначение:

IN1, IN2, IN3, IN4 входы подключения датчиков

• GND вход общий датчиков
• + , - входы питания
• GND вход заземления шины
• A, B входы сети RS-485

Подключение дискретных датчиков осуществляется аналогично схеме подключения фиксируемого выключателя.

Технические характеристики

LD2-4In.pdf
