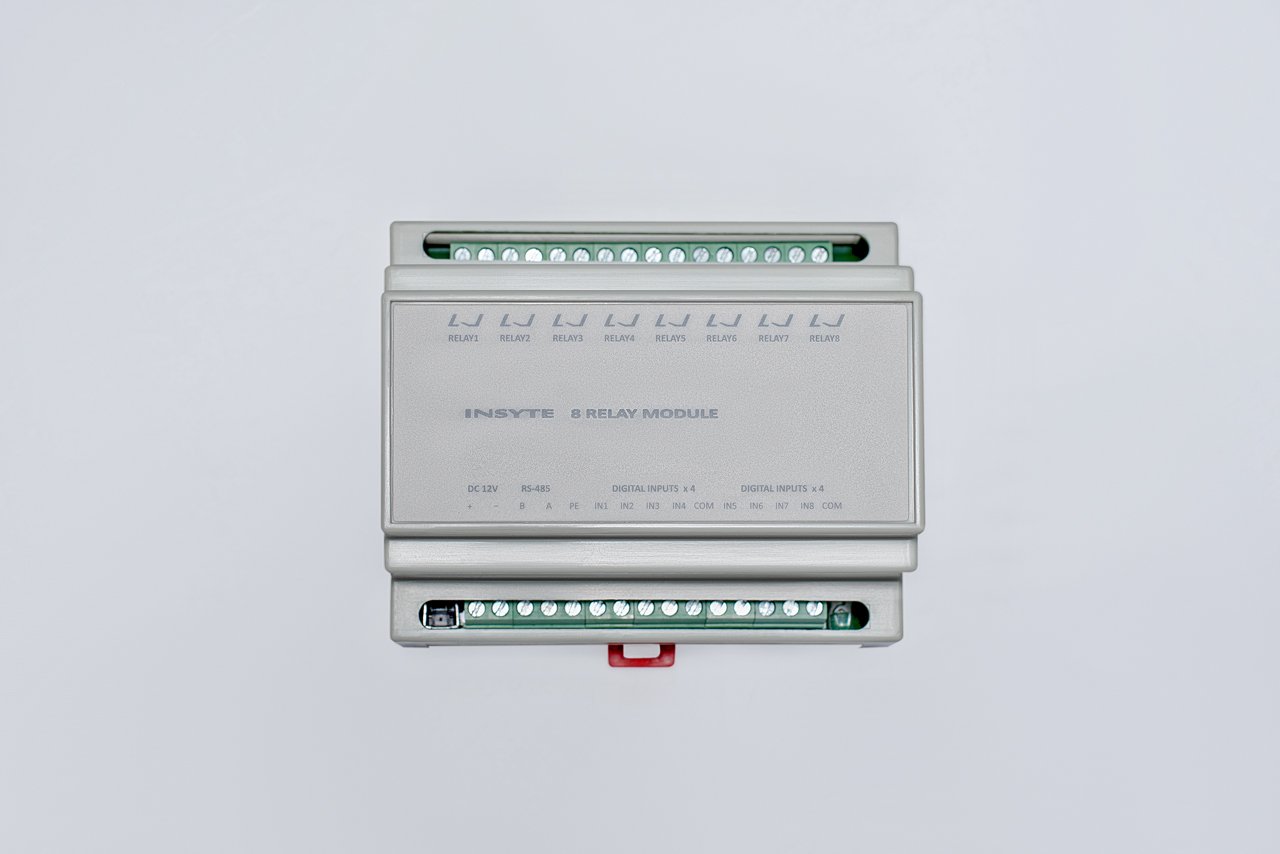

8-ми релейный модуль LD2-R8D
Модуль предназначен для автоматизации жилых, офисных и промышленных помещений. Основное применение в качестве модуля, управляющего освещением, 8-ю различными силовыми нагрузками мощностью до 660 Ватт. Предназначен для работы в сети RS-485 с использованием протокола Modbus/RTU на скоростях: 2400, 4800, 9600, 19200, 38400, 57600, 76800, 115200 кбит/c. Является элементом распределенной шинной системы LanDrive2. Возможно отдельное использование в других системах, использующих протокол Modbus. Рекомендуется использовать совместно с управляющим контроллером LanDrive2 SPIDER. Размещается на стандартной DIN-рейке, а также в монтажных коробках силовой электропроводки.
Назначение
Возможно выполнение следующих функций с помощью команд протокола Modbus:
Функции
- контроль 8-ми дискретных датчиков типа "сухой контакт", например, движения, присутствия, открытия, а также
выключателей освещения и т.д. - управление 8-мью группами освещения, силовыми нагрузками мощностью до 660 Ватт каждая.
При проектировании рекомендуется осуществлять управление модулем со собственных входов. Изначально в модуле все
внутренние скрипты отключены. Для активации внутренних скриптов воспользуйтесь программой для конфигурирования.
При кратковременном нажатии кнопки Service Pin, происходит автоопределение сетевого адреса Modbus. Для активации
данной функции необходимо запустить программу LanDrive Configurator.
При удержании кнопки Service Pin более 5 секунд, происходит возврат модуля к заводским установкам.
Схема включения
IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 входы подключения выключателей, датчиковКонтакты модуля имеют следующее назначение:
- COM общие входы для подключения выключателей, датчиков
- RELAY1, RELAY2, RELAY3, RELAY4, RELAY5, RELAY6, RELAY7, RELAY8 контакт реле
- + , - входы питания
- A, B входы сети RS-485
- PE проводник согласования шины RS-485
Подключение дискретных датчиков осуществляется аналогично схеме подключения фиксируемого выключателя.
ВНИМАНИЕ!
ЗАПРЕЩЕНО ПРЯМОЕ ПОДКЛЮЧЕНИЕ К КОНТАКТАМ РЕЛЕ ИНДУКТИВНОЙ НАГРУЗКИ, НАПРИМЕР ТАКИХ УСТРОЙСТВ КАК ПУСКАТЕЛИ, ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ. ПОДОБНЫЕ ВИДЫ УСТРОЙСТВ ТРЕБУЕТСЯ ПОДКЛЮЧАТЬ ТОЛЬКО ЧЕРЕЗ ПРОМЕЖУТОЧНЫЕ РЕЛЕ.
Технические характеристики
| Название характеристики | Значение |
| Напряжение питания | 9-12В, постоянный ток |
| Потребляемая мощность | 2,0 Вт |
| Размеры корпуса | 88х59х107 мм |
| Масса | 0,2 кг |
| Количество дискретных входов | 8 |
| Количество релейных выходов | 8 |
| Максимальное число модулей в одном сегменте сети | 247 |
| Дальности связи | до 1200 м при 9600 кбит/c, до 500 м при 115200 кбит/c, |
| Максимальная задержка ответа | 10 мс |
